Cấu Tạo, Chức Năng, Nguyên Lý Hoạt Động Của Bộ Phận Cấp Giấy

Bộ phận cấp giấy là một trong những thành phần quan trọng hàng đầu trong máy in công nghiệp. Nó ảnh hưởng trực tiếp đến độ chính xác, tốc độ và chất lượng in ấn, đặc biệt trong các dây chuyền in offset hoặc in tự động tốc độ cao.

Trong bài viết này, Tân Nhật Minh sẽ giúp bạn hiểu rõ cấu tạo bộ phận cấp giấy, chức năng của từng chi tiết, và nguyên lý hoạt động trong thực tế.

1. Bộ phận cấp giấy là gì?

Bộ phận cấp giấy là cụm cơ cấu có nhiệm vụ lấy từng tờ giấy từ chồng giấy đầu vào, sau đó đưa vào cụm in hoặc hệ thống xử lý kế tiếp. Việc cấp giấy cần đảm bảo chính xác tuyệt đối để tránh các lỗi như cấp hai tờ, kẹt giấy, hoặc méo giấy trong quá trình in.

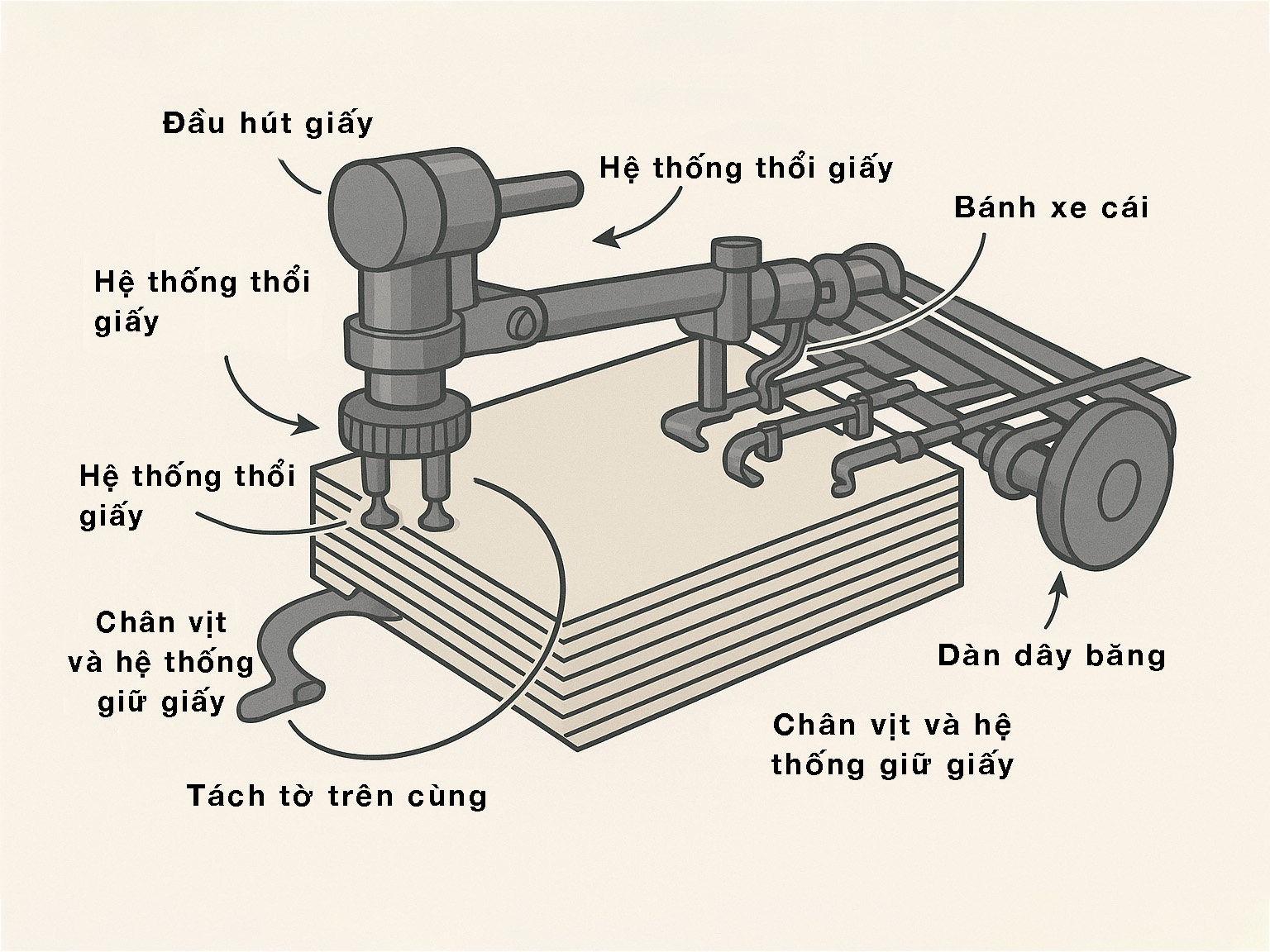

2. Cấu tạo của bộ phận cấp giấy

Một bộ phận cấp giấy tiêu chuẩn thường bao gồm các thành phần chính:

• Đầu hút giấy

Là bộ phận chính hút và kéo tờ giấy đầu tiên ra khỏi chồng giấy, hoạt động bằng lực hút chân không điều khiển bởi trục lệch tâm.

• Núm hút đuôi giấy

Gồm hai núm hút đặt phía sau tờ giấy, giúp tách tờ trên cùng ra khỏi chồng giấy một cách chính xác, đảm bảo không xảy ra tình trạng hút hai tờ cùng lúc.

• Hệ thống thổi giấy (gió tơi)

Thổi hơi từ phía sau làm tơi khoảng 20 tờ giấy đầu tiên, giúp giảm độ dính giữa các tờ và hỗ trợ quá trình hút được trơn tru hơn.

• Chân vịt và hệ thống giữ giấy

Chân vịt đạp xuống giữ cố định chồng giấy trong khi hút tờ đầu tiên. Đồng thời, hỗ trợ thổi gió từ dưới lên để tách tờ kế tiếp.

• Bánh xe cái và dàn dây băng

Sau khi tờ giấy được hút lên, hệ thống này sẽ tiếp nhận và đưa giấy vào cụm in tiếp theo theo đúng chu kỳ lập trình.

3. Nguyên lý hoạt động của bộ phận cấp giấy

Quy trình hoạt động diễn ra theo các bước:

1. Hệ thống thổi giấy làm tơi khoảng 20 tờ trên cùng của chồng giấy.
2. Núm hút đuôi hoạt động, hút và nâng tờ giấy đầu tiên lên.
3. Chân vịt đồng thời đạp xuống giữ lại các tờ còn lại.
4. Gió từ chân vịt nâng nhẹ tờ giấy kế tiếp, tách rời hoàn toàn khỏi chồng giấy.
5. Tờ giấy được đưa đến hai bánh xe cái rồi chuyển vào dàn băng chuyền dẫn giấy vào cụm in.
6. Khi hoàn thành một chu kỳ, đầu hút ngắt hơi và quay lại vị trí cũ để bắt đầu chu kỳ mới.

4. Một số lưu ý kỹ thuật khi vận hành

Canh chỉnh chu kỳ cấp giấy:

• Chu kỳ hợp lý là 12–14 tờ/lượt. Nếu quá 20 tờ, hệ thống thổi sẽ không đủ hiệu quả, dẫn đến lỗi cấp 2 tờ hoặc không chặn được giấy.

Điều chỉnh hơi thổi chân vịt:

• Nếu gió yếu: giấy không tách ra khỏi chồng.
• Nếu gió quá mạnh: giấy bị cong, khó đi vào cụm tiếp nhận.

Bảo trì định kỳ:

• Vệ sinh đầu hút, kiểm tra trục lệch tâm, kiểm tra các điểm tiếp xúc để đảm bảo độ chính xác và tuổi thọ của thiết bị.

Việc hiểu rõ cấu tạo và nguyên lý hoạt động của bộ phận cấp giấy không chỉ giúp vận hành máy in hiệu quả mà còn hạn chế lỗi kỹ thuật, giảm thiểu chi phí vận hành và bảo trì.

Đây là kiến thức nền tảng dành cho kỹ thuật viên in, thợ máy, hoặc bất kỳ ai vận hành hệ thống in ấn công nghiệp.
